FMS 8200主轴回转式测量仪用于圆度、圆柱度等形位公差的高精度测量。仪器采用大理石基座，气浮轴承转台，测量平稳无磨损，高精度测头保证了测量的准确性和重复性。广泛应用于航空、航天、船舶、轴承、汽车制造行业及计量机构。，回转式扫描测量单元适合测量大型及超重工件，例如缸体、缸盖。

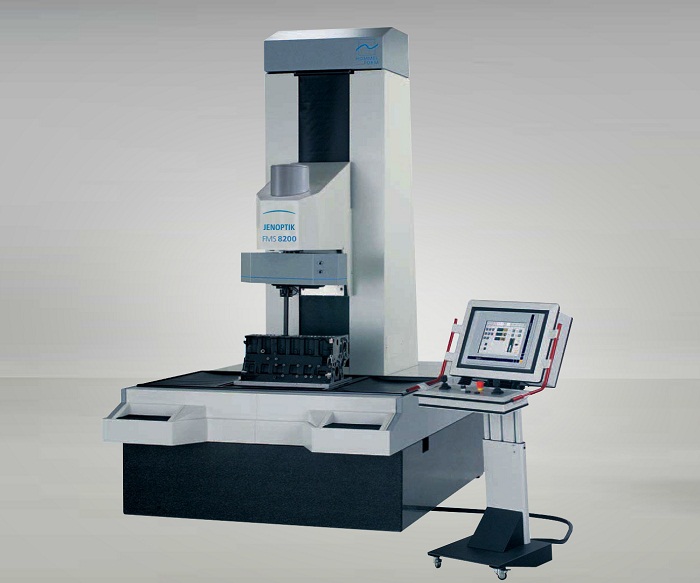

用于重型和大型工件测量的
主轴的测量机
FMS8200主轴测量机设计独特巧妙，配置了五个测量轴和旋转式测头，是大型和重型工件的佳柔性测量系统。
|
系统特征
|
为用户带来的优点：
|
|
• 旋转式探测系统带自动重量平衡装置
|
• 测量全自动，分析功能广
|
|
• 全自动可移动式空气轴承X-Y工作台，支持较大范围的移动
| • 特别适合测量缸盖、缸体、大型缸套、变速箱壳、曲轴和大型活塞等
|
|
• 集成A轴和B轴的X-Y工作台用于工件自动定位
|
• 可移动的操作终端能对设备进行控制
|
|
• X、Y和Z 轴带直线度测量功能
|
• 碰撞保护 |
|
• 配置了五个测量轴，两个定位轴，还可根据需要选配一个其它移动轴测量V形发动机缸体
|
• 一次装夹测量，测量不同项目时自动更改探测方向
|
| • 测头依据工件直径自动调整
|
• 轴的测量和运行空间大，换工件简单
|
|
型号
| 工件重量
| X 轴
| Y轴
| 测量高度
| 工件定位
| 测量轴
|
| FMS8200
| 300 kg
| 800 mm
| 300 mmm
| 1300 mmm
| 自动
| C, Z, R, X, Y
|

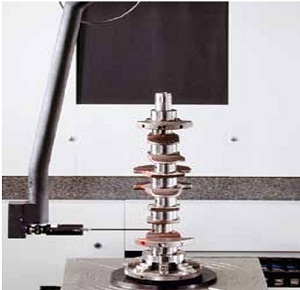

曲轴测量
安装专用曲轴测量臂后不必更换探头并能在主轴颈和连杆轴颈上进行轴向和径向测量，
探头旋转可选择手动或自动。
采用专用测量臂测量曲轴

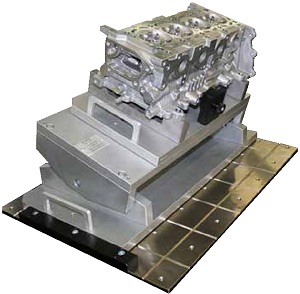

回转装置
用于缸体缸盖的自动定位，这样并可在CNC控制下自
动测量V形发动机的阀座和缸孔。
