霍梅尔T8000RC粗糙轮廓度仪的特点是两个探测系统的智能化布置,所以组合测量良好。粗糙度和轮廓通过两个单独的探测系统测定。
粗糙度测头通过套筒定位,一些难以达到的测量位置。轮廓测头的更换简单,必要时轮廓侧头和粗糙度测头可并行运行。
技术特点
| 主要特点
|
▪粗糙度和轮廓通用的测量系统
| ▪粗糙度测量和轮廓测量采用统一操作界面
|
▪探测系统更换简单
| ▪能够计算所有常见的表面轮廓、粗糙度和波纹度特征数据(90多个)
|
▪在整个进给长度内部都可以测量粗糙度
| ▪可评价几何项目,如距离、角度和半径
|
▪测头电动抬起/下降,所以测量流程自动
| ▪测量粗糙度、波纹度和轮廓度时的探测距离是120mm
|
▪粗糙度测头既可与上访的套筒连接,也可安装在进给装置的下方
| ▪在一个测量报告内评价粗糙度和轮廓特征数据
|
| ▪进给导轨的精度高,并配置了数字光栅尺,所以结果准确
|
wavecontour™digital轮廓探测系统,行程120mm,带数字探测系统
|

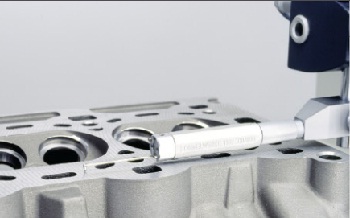

精密测量粗糙度,测头的选择范围大,可以满足不同的测量需求
|

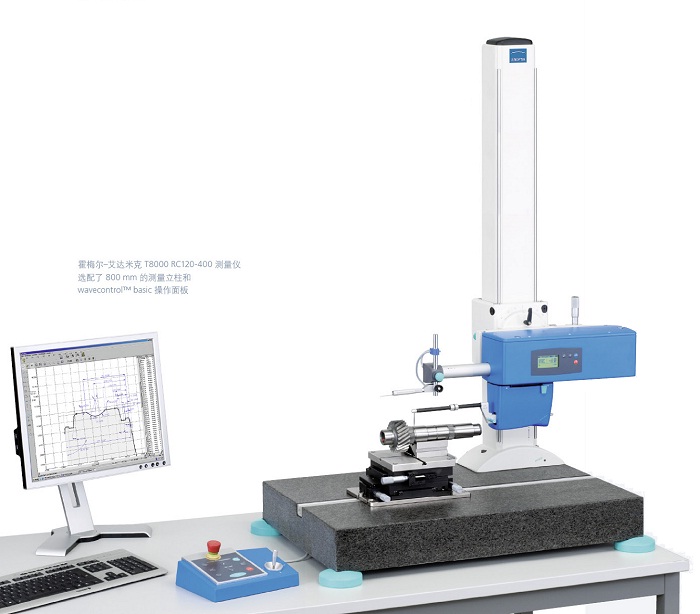

霍梅尔-艾达米克T8000RC
选项
| 供货范围
|
▪通过电动倾斜单元和CNC软件实现完整的CNC功能
▪VDA和戴姆勒奔驰公司标准的特殊参数
▪螺纹纹路测量:测量粗糙度时可在切线方向进行旋转进给,螺旋纹路软件
▪工件表面形貌测量:电动Y向定位台和软件HOMMEL MAP,用于3D特征数据的显示和评价
▪经过认证的qs-STAT接口(AQDEF)。
▪轮廓标准块KN8
▪wavecontrol™basic操作面板
▪仪器台GTR
| ▪带22'TFT显示屏的评价电脑,CD刻录器,轮廓测量评价软件
▪具有自动保存功能的PDF打印机
▪带自动探测功能的电动测量立柱wavelift™400
▪带增量值光栅尺的进给装置waveline™120advanced
▪进给装置的倾斜和紧固单元,回转范围±45°,精回转范围±5°
▪带10mm T槽的硬岩石板
▪TKU300/600测头一套,包含4个探针
▪固定测头支架FHZ
▪粗糙度标准块RNDH2
▪wavecontour™digital或digiscan轮廓传感器,包含硬质合金探测头的测头臂
▪用于紧固工件的测量台MT1 XYO(也可以不选)
▪校准用附件一套
|
型号
| T8000RC digital
| T8000RC digisacn
|
测量范围
| R:±300μm or 600μm
C:60mm
| R:±300μm or 600μm
C:60/90mm
|
分辨率
| R:1nm or 2nm; C:50nm
| R:1nm or 2nm;C:50/75nm
|
测力设置
| 手动
| 电子
|
水平测量范围/水平分辨率
| 120mm/0.1μm
| 120mm/0.1μm
|
内/外探测
|
-
| 可选
|
测量立柱行程
| 400mm
| 400mm
|
硬岩石板
| 780x500mm
| 780x500mm
|
可拓展配置1000X500mm底座或800mm测量立柱
|
|
|
